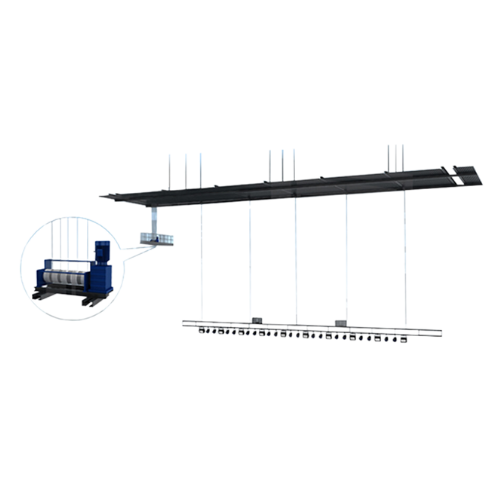

电动灯光吊杆组成：

1、杆体：分为桁架式、单杆式

2、卷扬系统：包括驱动装置、滑轮组件、钢丝绳和配件等；驱动装置由减速电机、制动器、卷筒、轴承、

轴承支架等组成（具体形式分为普通、卧式移动、立式移动），配辅助驱动装置。

3、保护装置：包括超程开关、松绳装置、超载保护和电路保护装置等。

特点是载荷大，速度慢，起停平稳。灯杆带有灯具保护圈，防止相邻吊杆相碰而损坏灯具。一般配有1-2个灯光电缆收纳框。除杆体与电动景用吊杆形式不同外，其余与电动吊杆相同。

设置于主舞台上部的电动吊杆，用于提升幕布吊杆等，参加演出活动，吊杆可以单独运行也可以几台同步组合运行。

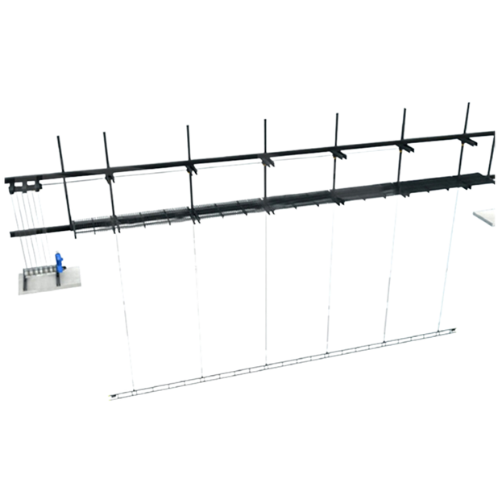

电动景用吊杆组成：

1、杆体：分为桁架式、单杆式

2、卷扬系统：包括驱动装置、滑轮组件、钢丝绳和配件等；驱动装置由减速电机、制动器、卷筒、轴承、轴承支架等组成（具体形式分为普通、卧式移动、立式移动），配辅助驱动装置。

3、保护装置：包括超程开关、松绳装置、超载保护和电路保护装置等。

设置在舞台两侧上空，以笼型金属构架悬挂灯具（侧光）的设备。灯光吊笼可作升降运行，还可沿舞台进深方向作水平运动。灯光吊笼可上人操作，在灯光吊架上应设 置爬梯，以便于安装灯具，备有为灯具供电和控制的电缆收放装置。

灯光吊笼由下列部分组成：

主体钢结构框架，包括平移框架及内部的升降框架，用于吊挂灯具；

卷扬系统，包括电动机、减速器、制动器、卷筒、滑轮组件、钢丝绳和配件等；

保护装置，包括超程开关、松绳装置、超载保护和电路保护装置等；

辅助设施，包括灯光电缆收线装置等。

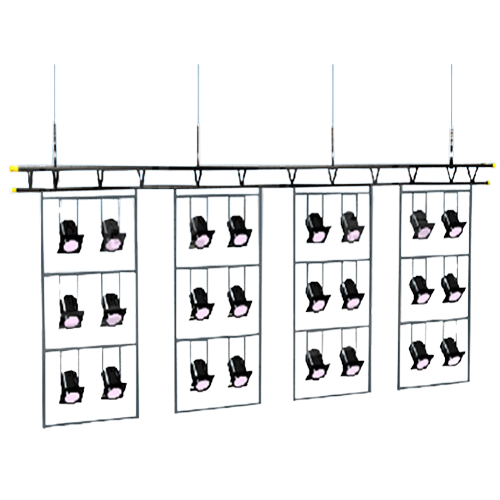

灯光吊杆是舞台机械中最常用而且必备的设备之一，是吊挂舞台演出灯具，布设侧光的舞台设备。

由于灯光吊杆载荷大，速度定位精度要求高，重复定位精度:±2mm。驱动选择电动卷扬（不带配重）的方式，并设有压绳装置。轨道采用Q235国标材料焊接，“目”字型侧光吊片，可水平移动、上下升降；采用Q235国标材料现场制作，钢丝绳与吊杆之间通过钢丝卡连接，保证设备的安全、可靠性。

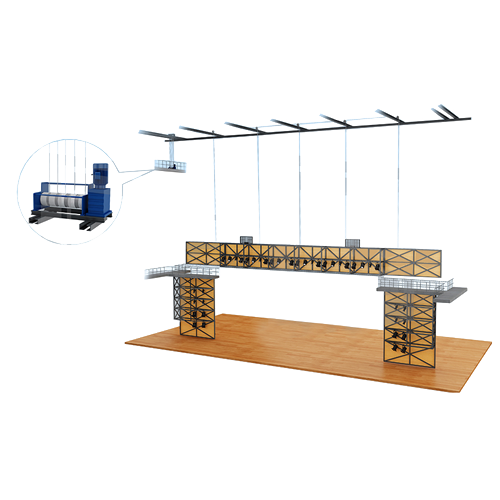

设置于舞台台口内侧的假台口，由中片和两侧片组成。通过中片和侧片位置的变化，可以调整舞台开口的大小。假台口中片和两侧片钢结构形式便于安装舞台灯具，可上人操作使用灯具。

假台口中片钢架结构，分为上下两层，中间有爬梯相连，上部有两个收线筐。共有八个吊点，通过四根钢丝绳连接，钢丝绳的一端用螺旋扣固定在栅顶下方，另一端通过固定在中片上的八个动

滑轮和固定在栅顶上的定滑轮、转向四绳滑轮与驱动装置相连。假台口中片下部设有可移动的假台口挡板，挡板可沿中片上的导轨滑动向两边伸缩。当台口侧片移开原位时，可移动的假台口上片挡板用来阻挡台口侧片下观众厅的视线。

假台口侧片：钢架结构，两侧使用衬木加复合板镶面，可在悬挂于活动码头和一层天桥的导轨水平移动。工作人员可在舞台台面上的通过爬梯进入假台口侧片。

大型机械车台是实现舞台大面积、大行程平移的机械装备。根据剧情参加演出，能迅速准确地实现换场、换景等。采用有效的导向系统，车台在平移过程中与固定台的间隙小，运行平衡。速度无变化，使演出更加逼真。

车台是舞台机械总连续水平运动的活动地板，利用它可以迁换布景、运送景物和道具，同事演员可以参与表演，还可以表现行车、行船等特技，有加速换景、增加舞台演出艺术效果的左右，是现代化剧场中不可缺少的舞台设备之一。

技术参数（可根据客户的规格要求进行定制、报价）：

荷载：250kg/m

电机功率：4-7.5KW

速度：0.1-1.0 m/s

总体厚度：150-250mm

驱动方式：摩擦轮驱动方式
